需求背景

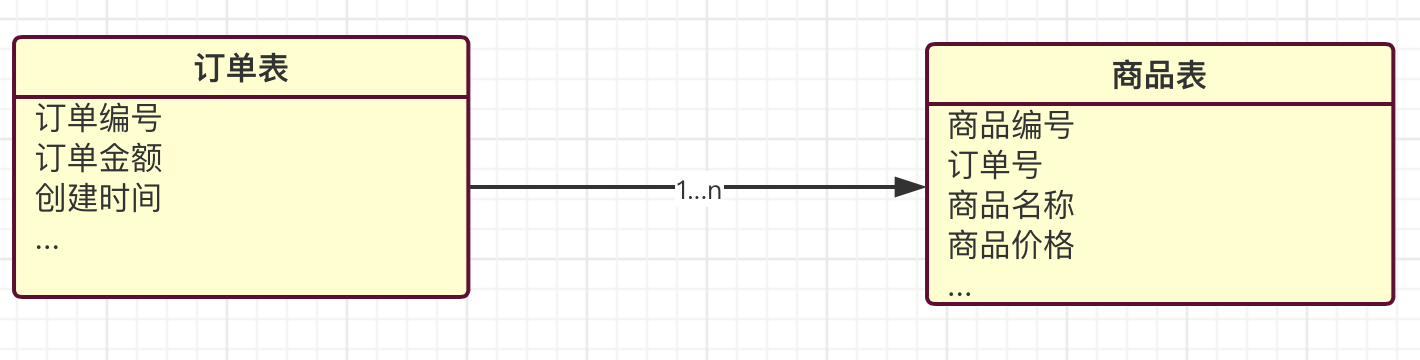

很多时候mysql的表之间是一对多的关系，比如订单表和商品表。一笔订单可以包含多个商品。他们的关系如下图所示。

ElasticsSearch（以下简称ES）处理这种关系虽然不是特别擅长（相对于关系型数据库），因为ES和大多数 NoSQL 数据库类似，是扁平化的存储结构。索引是独立文档的集合体。不同的索引之间一般是没有关系的。

不过ES目前毕竟发展到7.x版本了， 已经有几种可选的方式能够高效的支持这种一对多关系的映射。

比较常用的方案是嵌套对象，嵌套文档和父子文档。后两种是我们本文要讲的重点。

我下面聚合分析使用的数据都是kibana自带的，这样方便有些读者实际测试文中的示例。

ES处理一对多关系的方案

普通内部对象

kibana自带的电商数据就是这种方式，我们来看看它的mapping。

"kibana_sample_data_ecommerce" : {
    "mappings" : {
      "properties" : {
        "category" : {
          "type" : "text",
          "fields" : {
            "keyword" : {
              "type" : "keyword"
            }
          }
        },
        "currency" : {
          "type" : "keyword"
        },
        "customer_full_name" : {
          "type" : "text",
          "fields" : {
            "keyword" : {
              "type" : "keyword",
              "ignore_above" : 256
            }
          }
        },
        //省略部分

        "products" : {
          "properties" : {
            "_id" : {
              "type" : "text",
              "fields" : {
                "keyword" : {
                  "type" : "keyword",
                  "ignore_above" : 256
                }
              }
            },
            "base_price" : {
              "type" : "half_float"
            },
            "base_unit_price" : {
              "type" : "half_float"
            },
            "category" : {
              "type" : "text",
              "fields" : {
                "keyword" : {
                  "type" : "keyword"
                }
              }
            },
            "created_on" : {
              "type" : "date"
            },
            "discount_amount" : {
              "type" : "half_float"
            },
            "discount_percentage" : {
              "type" : "half_float"
            },
            "manufacturer" : {
              "type" : "text",
              "fields" : {
                "keyword" : {
                  "type" : "keyword"
                }
              }
            },
            "min_price" : {
              "type" : "half_float"
            },
            "price" : {
              "type" : "half_float"
            },
            "product_id" : {
              "type" : "long"
            },
            "product_name" : {
              "type" : "text",
              "fields" : {
                "keyword" : {
                  "type" : "keyword"
                }
              },
              "analyzer" : "english"
            },
            "quantity" : {
              "type" : "integer"
            },
            "sku" : {
              "type" : "keyword"
            },
            "tax_amount" : {
              "type" : "half_float"
            },
            "taxful_price" : {
              "type" : "half_float"
            },
            "taxless_price" : {
              "type" : "half_float"
            },
            "unit_discount_amount" : {
              "type" : "half_float"
            }
          }
        },
        "sku" : {
          "type" : "keyword"
        },
        "taxful_total_price" : {
          "type" : "half_float"
        },
        //省略部分

我们可以看到电商的订单索引里面包含了一个products的字段，它是对象类型，内部有自己的字段属性。这其实就是一个包含关系，表示一个订单可以有多个商品信息。我们可以查询下看看结果，

查询语句，

POST kibana_sample_data_ecommerce/_search
{
  "query": {
    "match_all": {}
  }
}

返回结果（我去掉了一些内容方便观察），

"hits" : [
      {
        "_index" : "kibana_sample_data_ecommerce",
        "_type" : "_doc",
        "_id" : "VJz1f28BdseAsPClo7bC",
        "_score" : 1.0,
        "_source" : {
          "customer_first_name" : "Eddie",
          "customer_full_name" : "Eddie Underwood",
          "order_date" : "2020-01-27T09:28:48+00:00",
          "order_id" : 584677,
          "products" : [
            {
              "base_price" : 11.99,
              "discount_percentage" : 0,
              "quantity" : 1,
              "sku" : "ZO0549605496",
              "manufacturer" : "Elitelligence",
              "tax_amount" : 0,
              "product_id" : 6283,
            },
            {
              "base_price" : 24.99,
              "discount_percentage" : 0,
              "quantity" : 1,
              "sku" : "ZO0299602996",
              "manufacturer" : "Oceanavigations",
              "tax_amount" : 0,
              "product_id" : 19400,
            }
          ],
          "taxful_total_price" : 36.98,
          "taxless_total_price" : 36.98,
          "total_quantity" : 2,
          "total_unique_products" : 2,
          "type" : "order",
          "user" : "eddie",
            "region_name" : "Cairo Governorate",
            "continent_name" : "Africa",
            "city_name" : "Cairo"
          }
        }
      },

可以看到返回的products其实是个list，包含两个对象。这就表示了一个一对多的关系。

这种方式的优点很明显，由于所有的信息都在一个文档中,查询时就没有必要去ES内部没有必要再去join别的文档，查询效率很高。那么它优缺点吗？

当然有，我们还用上面的例子，如下的查询，

GET kibana_sample_data_ecommerce/_search
{
  "query": {
    "bool": {
      "must": [
        { "match": { "products.base_price": 24.99 }},
        { "match": { "products.sku":"ZO0549605496"}},
        {"match": { "order_id": "584677"}}
      ]
    }
  }
}

我这里搜索有三个条件，order_id，商品的价格和sku，事实上同时满足这三个条件的文档并不存在（sku=ZO0549605496的商品价格是11.99）。但是结果却返回了一个文档，这是为什么呢？

原来在ES中对于json对象数组的处理是压扁了处理的，比如上面的例子在ES存储的结构是这样的：

{
  "order_id":            [ 584677 ],
  "products.base_price":    [ 11.99, 24.99... ],
  "products.sku": [ ZO0549605496, ZO0299602996 ],
  ...
}

很明显，这样的结构丢失了商品金额和sku的关联关系。

如果你的业务场景对这个问题不敏感，就可以选择这种方式，因为它足够简单并且效率也比下面两种方案高。

嵌套文档

很明显上面对象数组的方案没有处理好内部对象的边界问题，JSON数组对象被ES强行存储成扁平化的键值对列表。为了解决这个问题，ES推出了一种所谓的嵌套文档的方案，官方对这种方案的介绍是这样的：

The nested type is a specialised version of the object datatype that allows arrays of objects to be indexed in a way that they can be queried independently of each other.

可以看到嵌套文档的方案其实是对普通内部对象这种方案的补充。上面那个电商的例子mapping太长了，我换个简单一些的例子，只要能说明问题就行了。

先设置给索引设置一个mapping，

PUT test_index
{
  "mappings": {
    "properties": {
      "user": {
        "type": "nested"
      }
    }
  }
}

user属性是nested，表示是个内嵌文档。其它的属性这里没有设置，让es自动mapping就可以了。

插入两条数据，

PUT test_index/_doc/1
{
  "group" : "root",
  "user" : [
    {
      "name" : "John",
      "age" :  30
    },
    {
      "name" : "Alice",
      "age" :  28
    }
  ]
}

PUT test_index/_doc/2
{
  "group" : "wheel",
  "user" : [
    {
      "name" : "Tom",
      "age" :  33
    },
    {
      "name" : "Jack",
      "age" :  25
    }
  ]
}

查询的姿势是这样的，

GET test_index/_search
{
  "query": {
    "nested": {
      "path": "user",
      "query": {
        "bool": {
          "must": [
            { "match": { "user.name": "Alice" }},
            { "match": { "user.age":  28 }}
          ]
        }
      }
    }
  }
}

注意到nested文档查询有特殊的语法，需要指明nested关键字和路径（path），再来看一个更具代表性的例子，查询的条件在主文档和子文档都有。

GET test_index/_search
{
  "query": {
    "bool": {
      "must": [
        {
          "match": {
            "group": "root"
          }
        },
        {
          "nested": {
            "path": "user",
            "query": {
              "bool": {
                "must": [
                  {
                    "match": {
                      "user.name": "Alice"
                    }
                  },
                  {
                    "match": {
                      "user.age": 28
                    }
                  }
                ]
              }
            }
          }
        }
      ]
    }
  }
}

说了这么多，似乎嵌套文档很好用啊。没有前面那个方案对象边界缺失的问题，用起来似乎也不复杂。那么它有缺点吗？当然，我们先来做个试验。

先看看当前索的文档数量，

GET _cat/indices?v

查询结果，

green  open   test_index                   FJsEIFf_QZW4Q4SlZBsqJg   1   1          6            0     17.7kb          8.8kb

你可能已经注意到我这里查看文档数量并不是用的

GET test_index/_count

而是直接查看的索引信息，他们的区别打算后面专门的文章讲解，现在你只需要知道前者可以看到底层真实的文档数量即可。

是不是很奇怪问啥文档的数量是6而不是2呢？这是因为nested子文档在ES内部其实也是独立的lucene文档，只是我们在查询的时候，ES内部帮我们做了join处理。最终看起来好像是一个独立的文档一样。

那可想而知同样的条件下，这个性能肯定不如普通内部对象的方案。在实际的业务应用中要根据实际情况决定是否选择这种方案。

父子文档

我们还是看上面那个例子，假如我需要更新文档的group属性的值，需要重新索引这个文档。尽管嵌套的user对象我不需要更新，他也随着主文档一起被重新索引了。

还有就是如果某个表属于跟多个表有一对多的关系，也就是一个子文档可以属于多个主文档的场景，用nested无法实现。

下面来看示例。

首先我们定义mapping，如下，

PUT my_index
{
  "mappings": {
    "properties": {
      "my_id": {
        "type": "keyword"
      },
      "my_join_field": {
        "type": "join",
        "relations": {
          "question": "answer"
        }
      }
    }
  }
}

my_join_field是给我们的父子文档关系的名字，这个可以自定义。join关键字表示这是一个父子文档关系，接下来relations里面表示question是父，answer是子。

插入两个父文档，

PUT my_index/_doc/1
{
  "my_id": "1",
  "text": "This is a question",
  "my_join_field": {
    "name": "question"
  }
}


PUT my_index/_doc/2
{
  "my_id": "2",
  "text": "This is another question",
  "my_join_field": {
    "name": "question"
  }
}

"name": "question"表示插入的是父文档。

然后插入两个子文档

PUT my_index/_doc/3?routing=1
{
  "my_id": "3",
  "text": "This is an answer",
  "my_join_field": {
    "name": "answer",
    "parent": "1"
  }
}

PUT my_index/_doc/4?routing=1
{
  "my_id": "4",
  "text": "This is another answer",
  "my_join_field": {
    "name": "answer",
    "parent": "1"
  }
}

子文档要解释的东西比较多，首先从文档id我们可以判断子文档都是独立的文档（跟nested不一样）。其次routing关键字指明了路由的id是父文档1， 这个id和下面的parent关键字对应的id是一致的。

需要强调的是，索引子文档的时候，routing是必须的，因为要确保子文档和父文档在同一个分片上。

name关键字指明了这是一个子文档。

现在my_index中有四个独立的文档，我们来父子文档在搜索的时候是什么姿势。

先来一个无条件查询，

GET my_index/_search
{
  "query": {
    "match_all": {}
  },
  "sort": ["my_id"]
}

返回结果(部分)，

{
        "_index" : "my_index",
        "_type" : "_doc",
        "_id" : "3",
        "_score" : null,
        "_routing" : "1",
        "_source" : {
          "my_id" : "3",
          "text" : "This is an answer",
          "my_join_field" : {
            "name" : "answer",
            "parent" : "1"
          }
        },

可以看到返回的结果带了my_join_field关键字指明这是个父文档还是子文档。

Has Child 查询,返回父文档

POST my_index/_search
{
  "query": {
    "has_child": {
      "type": "answer",
      "query" : {
                "match": {
                    "text" : "answer"
                }
            }
    }
  }
}

返回结果（部分），

"hits" : [
      {
        "_index" : "my_index",
        "_type" : "_doc",
        "_id" : "1",
        "_score" : 1.0,
        "_source" : {
          "my_id" : "1",
          "text" : "This is a question",
          "my_join_field" : {
            "name" : "question"
          }
        }
      }
    ]

Has Parent 查询，返回相关的子文档

POST my_index/_search
{
  "query": {
    "has_parent": {
      "parent_type": "question",
      "query" : {
                "match": {
                    "text" : "question"
                }
            }
    }
  }
}

结果（部分），

 "hits" : [
      {
        "_index" : "my_index",
        "_type" : "_doc",
        "_id" : "3",
        "_score" : 1.0,
        "_routing" : "1",
        "_source" : {
          "my_id" : "3",
          "text" : "This is an answer",
          "my_join_field" : {
            "name" : "answer",
            "parent" : "1"
          }
        }
      },
      {
        "_index" : "my_index",
        "_type" : "_doc",
        "_id" : "4",
        "_score" : 1.0,
        "_routing" : "1",
        "_source" : {
          "my_id" : "4",
          "text" : "This is another answer",
          "my_join_field" : {
            "name" : "answer",
            "parent" : "1"
          }
        }
      }
    ]

Parent Id 查询子文档

POST my_index/_search
{
  "query": {
    "parent_id": {
      "type": "answer",
      "id": "1"
    }
  }
}

返回的结果和上面基本一样，区别在于parent id搜索默认使用相关性算分，而Has Parent默认情况下不使用算分。

使用父子文档的模式有一些需要特别关注的点：

• 每一个索引只能定义一个 join field
• 父子文档必须在同一个分片上，意味着查询，更新操作都需要加上routing
• 可以向一个已经存在的join field上新增关系

总的来说，嵌套对象通过冗余数据来提高查询性能，适用于读多写少的场景。父子文档类似关系型数据库中的关联关系，适用于写多的场景，减少了文档修改的范围。

总结

1. 普通子对象模式实现一对多关系，会损失子对象的边界，子对象的属性之前关联性丧失。
2. 嵌套对象可以解决普通子对象存在的问题，但是它有两个缺点，一个是更新主文档的时候要全部更新，另外就是不支持子文档从属多个主文档的场景。
3. 父子文档能解决前面两个存在的问题，但是它适用于写多读少的场景。

参考：

*《elasticsearch 官方文档》
